不銹鋼美標截止閥J41W

品牌廠家：COLAVAL/可拉伐

產品型號：J41W

連接方式：法蘭

公稱通徑：DN15-DN500

閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：150LB-1500LB -30℃-425℃

結構形式：截止式

應用領域：不銹鋼美標截止閥J41W-150/300LB鑄鋼高溫高壓手動閥門

在線詢價

服務熱線：021-8037092318701880159

產品優點

適用介質廣

用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業
維修方便

截止閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
可按客戶需求

主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合
性能穩定

鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用時間長
操作簡單

體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

J41H美標法蘭截止閥原理作用：

J41H美標法蘭截止閥

的

啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得它適合作為介質的切斷或調節及節流使用。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。

J41H美標法蘭截止閥性能特點：

API美標截止閥執行ANSI和API標準，閥瓣和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

設計制造：API 600

法蘭尺寸：ANSI B16.5

結構長度：ANSI B16.10

連接尺寸：ANSI B16.25

壓力溫度：ANSI B16.34

檢驗試驗：GB13927

J41H美標法蘭截止閥技術參數：

公稱通徑	DN15-DN500	適用溫度	-30℃-425℃
公稱壓力	150LB-1500LB	適用介質	水、油、蒸汽

J41H美標法蘭截止閥部件材質：

閥體、閥蓋	閥桿	密封面	墊片（環）	填料	工作溫度	適用介質
WCB	2Cr13	13Cr+STL 木體材料尼龍	增強柔性石墨 13Cr/柔性石墨 SFB-2 08軟鋼 F304 F316 F304L F316L	柔性石墨增強柔性石墨	≤425	水蒸汽油品
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素
CF8M	F316
CF3	F304L
CF3M	F316L

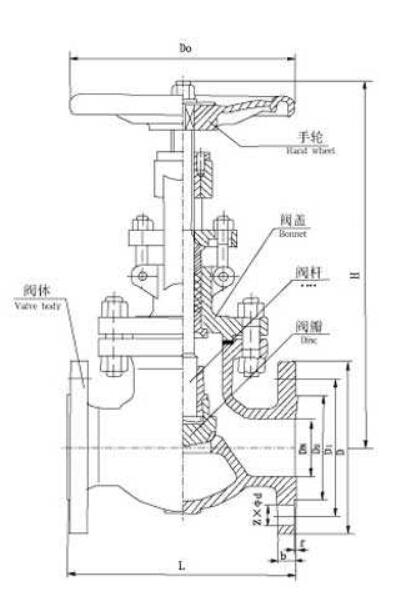

J41H美標法蘭截止閥外形尺寸：

DN	150Lb
in	L	D	D1	D2	b	n-φd	H	D0
1/2	108	89	61	35	11	4-16	241	100
3/4	117	98	70	43	13	4-16	241	100
1	127	108	79	51	14	4-16	242	125
11/4	140	117	89	63	16	4-16	280	160
11/2	165	127	99	73	18	4-16	286	160
2	203	152	121	92	19	4-16	368	200
21/2	216	178	140	105	22	4-19	387	200
3	241	190	152	127	24	4-19	411	250
4	292	229	191	157	24	4-19	454	250
5	356	254	216	186	24	8-22	455	350
6	406	279	241	216	25	8-22	541	350
8	495	343	299	270	28	8-22	651	450
10	622	406	362	324	30	12-25	800	450
12	698	483	432	381	32	12-25	1231	600
14	787	533	476	413	35	12-29	1450	600
16	914	597	540	470	37	26-29	1645	600
