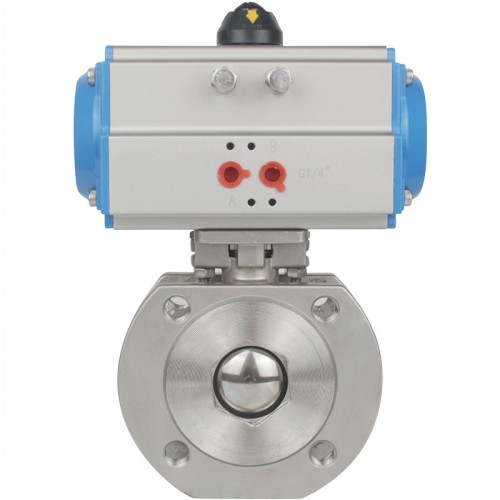

氣動對夾式球閥概述： 氣動對夾式球閥主要用于短線管道和特定空間的場合，主要由單(雙)作用氣動執行器與超薄型球閥組成，是一種新一代超短法蘭距球閥。與普通球閥相比，具有結構緊湊，長度短、體積小，且閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。氣動對夾式球閥可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
氣動對夾式球閥特點： 氣動對夾式球閥球芯通道形狀有V形及O形，具有結構長度短、重量輕、安裝方便、節省材料等顯著優點，適用于安裝位置比較短的場合，維修方便，閥門設計易拆卸，在閥門一端有螺旋閥蓋，此閥蓋控制閥座與球芯密封及開關松緊度。

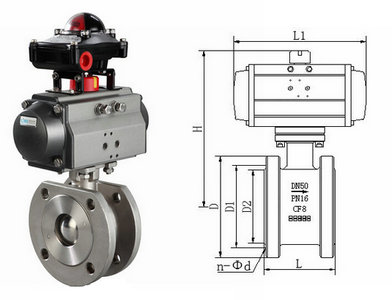

氣動對夾式球閥參數：
| 公稱通徑 | DN15～DN200(mm) | | 公稱壓力 | 1.0、1.6、2.5MPa | | 連接形式 | 超薄法蘭、對夾式 | | 結構形式 | 直通式 | | 驅動形式 | 壓縮空氣4-7bar | | 溫度范圍 | PTFE≤180℃、PPL≤300℃、硬密封≤450℃ | | 閥芯結構 | V型、O型閥芯 | | 閥體材質 | 鑄鋼（WCB）、不銹鋼（304、316、316L） | | 密封材料 | PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金) | | 使用介質 | 油、水、氣及紙漿或纖維狀流體 | | 控制方式 | 開關式(兩位切斷)、調節型(閥門定位器4～20mA信號) |
氣動對夾式球閥功能可選： | 驅動方法 | 壓縮空氣(可帶手輪) | | 供氣壓力 | 0.4-0.7mpa | | 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" | | 環境溫度 | -30～+70℃ | | 作用形式 | 單作用（彈簧復位）：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用（通氣開關）：氣關式(B)--失氣時閥不變(FL)；氣開式(K)--失氣時閥不變(FL) | | 可選附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
|
