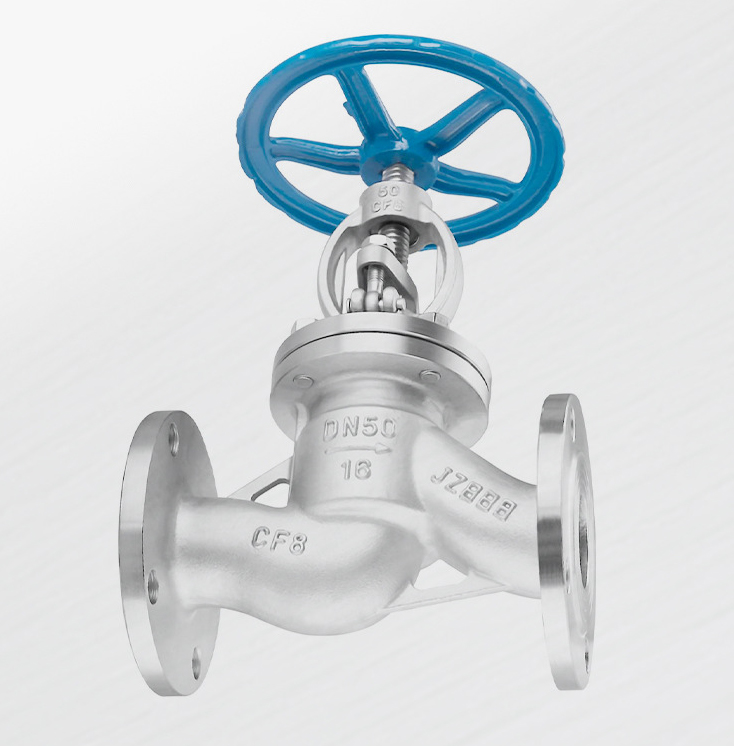

J41W不銹鋼截止閥

品牌廠家：COLAVAL/可拉伐

產品型號：J41W

連接方式：法蘭、螺紋、焊接、卡套

公稱通徑：DN15~DN300

閥體材質：不銹鋼304、不銹鋼316、鑄鋼

壓力溫度：PN16-40 低溫、常溫、高溫

結構形式：截止型

應用領域：304不銹鋼截止閥J41W-16P耐高溫蒸汽導熱油316排污不銹鋼法蘭截止閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

工藝

閥體采用硅溶膠精鑄工藝，16-40公斤通用體，更大氣。
適用介質廣

用于食品、環保、輕工、石油、化工、水處理、市政工程、造紙、電力、水處理等行業
性能穩定

配件采用不銹鋼304材質防止生銹，使用壽命長。
密封性強、零泄露

旋塞式法蘭截止閥工業不銹鋼蒸汽截止閥直通式法蘭柱塞式氧氣閥
操作簡單

體積小、輕便、性能可靠、配套簡單、流通能力大等優點。
專業選型

根據用戶提供的流量、壓力提供選型規格書及控制方案圖。

產品詳情

【不銹鋼截止閥】相關標準、選型、作用、結構圖、規格型號；外形尺寸、工作原理、產品說明書、安裝維護及產品示意圖；為廣大用戶提供高品質、高性能、高標準、高壽命、價格優惠的系列不銹鋼截止閥。

不銹鋼截止閥產品簡述：
J41W不銹鋼法蘭截止閥的使用普遍，但由于開啟和關閉力矩較大、結構長度較長，通常公稱截止閥通徑都在250mm以下，但選用時需**注意進出口方向。一般 15Omm 以下的截止閥介質大都從閥瓣的下方流入，而2O0mm以上的截止閥介質大都從閥瓣的上方流入。這是考慮到閥門的關閉力矩所致。為了減小開啟或關閉力矩，一般2O0mm以上的截止閥都設內旁通或外旁通閥門。

不銹鋼法蘭截止閥耐磨性能：
不銹鋼截止閥的閥瓣一旦從關閉位置移開，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損很小，故其密封性能是很好的，缺點是密封面間可能會夾住流動介質中的顆粒。可以根據需要閥瓣做成陶瓷，就可以解決耐磨損的問題，由于截止閥瓣開與關之間行程小，密封面又能承受多次啟閉，因此它很適用于需要頻繁開關的場合。

不銹鋼截止閥工作原理：
不銹鋼截止閥是指關閉件（閥瓣）沿閥座中間線移動的閥門。根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于不銹鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合作為切斷或調節以及節流使用。截止閥可用于大部分介質流程系統中。

不銹鋼截止閥主要材料：

型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
J41W-16P~160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	本體材料	石棉、石墨、柔性石墨、聚四氟乙烯
J41W-16R~160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41W-16I~160I	鉻鉬合金鋼	鉻鉬合金鋼

不銹鋼截止閥1.6Mpa外形尺寸表：

DN	L	D	D1	D2	b	z×?d	H	D0	重量/KG
10	130	90	60	40	14	4×?14	198	120	5
15	130	95	65	45	14	4×?14	200	120	5.5
20	150	105	75	55	14	4×?14	243	140	7.3
25	160	115	85	65	14	4×?14	253	160	8
32	180	135	100	78	15	4×?18	280	160	12
40	200	145	110	85	16	4×?18	312	200	16
50	230	160	125	100	16	4×?18	321	200	16
65	290	180	145	120	18	4×?18	325	240	22
80	310	195	160	135	20	4×?18	355	240	31
100	350	215	180	155	20	4×?18	415	280	45
125	400	245	210	185	22	4×?18	460	320	80
150	480	280	240	210	24	8×?23	510	360	97
200	600	335	295	265	26	12×?23	590	360	169

不銹鋼截止閥2.5Mpa外形尺寸表：

DN	L	D	D1	D2	b	z×?d	H	D0	重量/KG
10	130	90	60	40	16	4×?14	198	120	4.9
15	130	95	65	45	16	4×?14	233	120	5.5
20	150	105	75	55	16	4×?14	275	140	7
25	160	115	85	65	16	4×?14	285	160	7.5
32	180	135	100	78	18	4×?18	302	180	8.5
40	200	145	110	85	18	4×?18	355	200	12.5
50	230	160	125	100	20	4×?18	362	240	16
65	290	180	145	120	22	8×?18	325	280	25
80	310	195	160	135	22	8×?18	369	280	30
100	350	230	190	165	24	8×?23	370	300	35
125	400	270	220	188	28	8×?18	558	400	89
150	480	300	250	218	30	8×?23	611	400	98
200	600	360	310	278	34	12×?25	721	400	170

不銹鋼截止閥4.0Mpa外形尺寸表：

DN	L	D	D1	D2	b	z×?d	H	D0	重量/KG
10	130	90	60	40	16	4×?14	198	120	4.5
15	130	95	65	45	16	4×?14	233	120	5
20	150	105	75	55	16	4×?14	275	140	7
25	160	115	85	65	16	4×?14	285	160	9
32	180	135	100	78	18	4×?18	302	160	12
40	200	145	110	85	18	4×?18	355	200	17
50	230	160	125	100	20	4×?18	373	240	24
65	290	180	145	120	22	8×?18	408	280	33
80	310	195	160	135	22	8×?18	436	320	44
100	350	230	190	160	24	8×?23	480	360	60
125	400	270	220	188	28	8×?25	558	400	89
150	480	300	250	218	30	8×?25	611	400	130

不銹鋼截止閥產品應用：
不銹鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中間線作直線運動。***標截止閥只適用于全開和全關，一般不用來調節流量，定做時允許作調節和節流。截止閥用于公稱壓力1.6MPa-16.0MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。不銹鋼截止閥驅動方式有手動、齒輪傳動、電動、氣動等。
