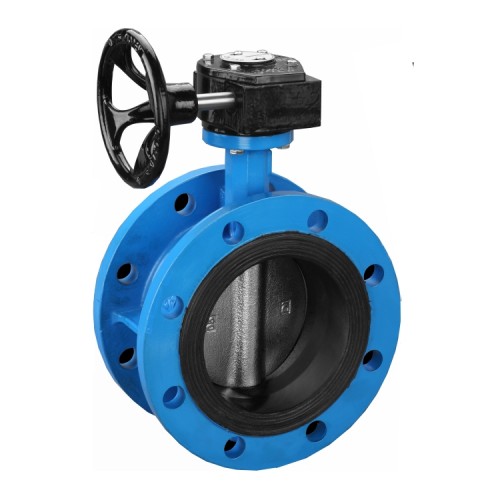

渦輪法蘭蝶閥

品牌廠家：COLAVAL/可拉伐

產品型號：D341X

連接方式：法蘭

公稱通徑：DN50～DN1200

閥體材質：球墨鑄鐵、不銹鋼304、不銹鋼316、不銹鋼316L

壓力溫度：PN10-PN16 0~80℃

結構形式：中線型

應用領域：渦輪法蘭蝶閥D341X-16Q通風水閥對夾不銹鋼220V開關調節蝶閥

在線詢價

服務熱線：021-8037092318701880159

產品優點

特點

結構簡單，力矩小，操作方便、開關迅速
密封性好

采用中線型結構，具有越關越緊的密封功能，密封性能可靠。
操作簡單

手動蝶閥啟閉方便迅速、省力、流體阻力小，可以經常操作。
體積小

體積小、重量輕、安裝尺寸小、開關迅速
使用時間長

密封副材料選用球墨鑄鐵和丁腈耐油橡膠配對，使用時間長
可適用多種介質

整體烤漆，能有效防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。

產品詳情

蝸輪法蘭蝶閥概述：

軟密封法蘭蝶閥采用中線型設計，閥座采用浮動式結構。閥門主要由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成。可廣泛應用于給排水、暖通及消防系統等流體管線上作為調節或截流裝置使用。蝶閥的啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

蝸輪法蘭蝶閥D341X原理作用：

蝸輪法蘭蝶閥的啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。蝶閥的優點有結構簡單、體積小、重量輕、安裝尺寸小、開關迅速。法蘭連接中心板式蝶閥綜合了偏心法蘭蝶閥和中線對夾蝶閥的部分優點，填補了偏心法蘭蝶閥與中線對夾蝶閥之間的一塊空白。本閥啟閉件是一個圓盤形的蝶板，在閥體內繞自身的軸線旋轉，從而達到啟閉或調節作用。驅動方式：手動、氣動、電動。

蝸輪法蘭蝶閥D341X性能特點：

①設計新穎、合理，結構獨特，啟閉迅速；雙向密封性能優良，扭矩值小，零件加工性能優越；

②操力矩小，操作方便，省力靈巧；流量特性趨于直線, 調節性能好；

③法蘭連接安裝便捷，立式、臥式安裝均可；

④密封件可以更換，密封性能可靠達到雙向密封零泄漏；

⑤密封材料耐老化、耐腐蝕，使用壽命長等特點；

⑥閥門可用于管端作放空閥用，性能可靠。

蝸輪法蘭蝶閥D341X技術參數：

公稱通徑	DN50~DN1200
公稱壓力	PN 1.0/1.6Mpa/150PSI
適用溫度	≤120℃
適用介質	水、空氣、食品、油品

蝸輪法蘭蝶閥D341X部件材質：

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐較高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐較低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

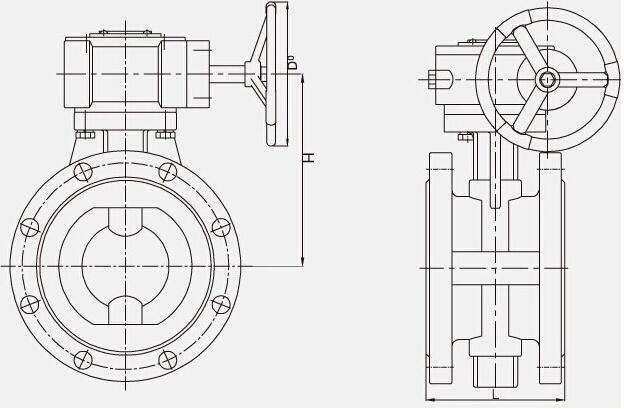

蝸輪法蘭蝶閥D341X外形尺寸：

公稱通徑	長度	外形尺寸				連接尺寸
公稱通徑	長度	外形尺寸				0.6MPa				1.0MPa				1.6MPa
mm	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d	D	D1	D2	n-d
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	250	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	270	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	290	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	310	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	330	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	350	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	390	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	430	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	470	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	510	585	1655	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	550	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	630	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
